Шкаф управления ШУ АСУ АТ-С Э3 для пневмофлотационной установки алмазодобычи (г. Якутск)
Летом 2025 года специалисты СКМ-ЭЛЕКТРО успешно реализовали проект по сборке и наладке щита управления ШУ АСУ АТ-С Э3, предназначенного для использования на одном из объектов компании «Алмазы Анабара» в Республике Саха (г. Якутск).
Щит разработан как часть системы управления оборудованием, включающим пневмофлотационную установку, которая применяется при обогащении алмазосодержащих руд.
Установка требует точного регулирования подачи реагентов, контроля уровней, состояния насосов и клапанов, а также надёжной связи с системой диспетчеризации.
Шкаф ШУ АСУ АТ-С Э3 служит для автоматического управления этим технологическим оборудованием и обеспечивает:
- сбор сигналов от датчиков и исполнительных механизмов;
- передачу информации в SCADA или локальный ПЛК-интерфейс;
- реализацию логики запуска, аварийной защиты и технологических задержек;
- надёжную коммутацию и распределение питания.

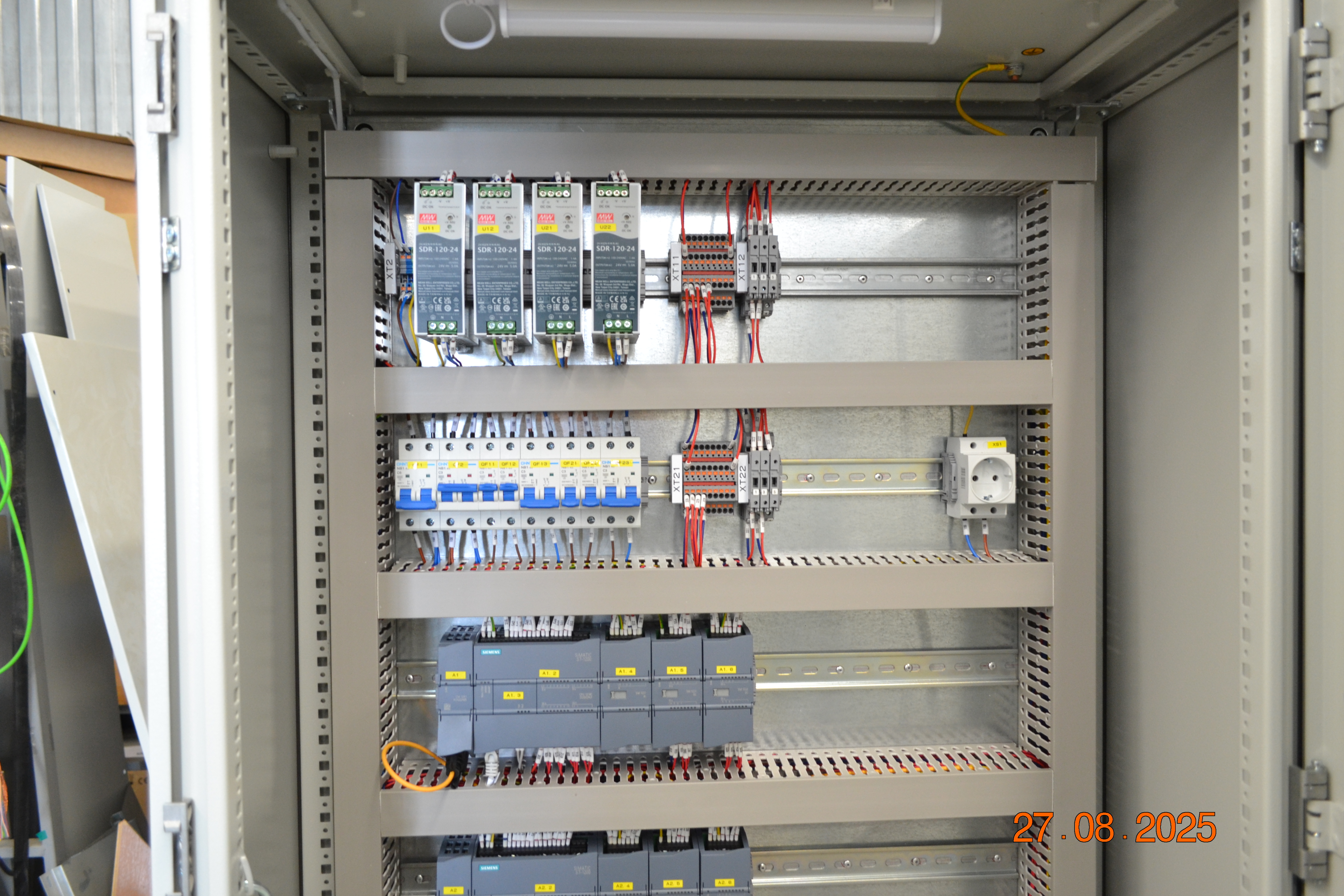

Компоновка предусматривает рациональное размещение оборудования в несколько уровней, включая:
- ПЛК Siemens S7‑1200 с модулями ввода/вывода;
- 4 блока питания MEAN WELL SDR-120-24;
- автоматические выключатели, реле, трансформаторы;
- клеммы DEGSON с маркировочными держателями и перемычками;
- промышленный Ethernet-коммутатор;
- сервисная розетка, реле контроля фаз, вспомогательная логика.
Все цепи подписаны, сигнальные и силовые линии разведены по уровням, применены гофрокороба, наконечники и маркировка. Внутренние трассы собраны с соблюдением норм ПУЭ и удобны для обслуживания.
Условия эксплуатации: Якутия
Специфика региона — резкие перепады температур, высокая влажность, вибрации и пыль — предъявляет особые требования к комплектующим и качеству сборки.
Применены компоненты с расширенным температурным диапазоном, надёжной фиксацией, стойкими изоляционными материалами.
Щит протестирован на устойчивость соединений, функциональность линий и работоспособность логики в имитационном режиме.
— согласование ТЗ и компоновки,
— подготовка документации (вкл. чертёж СБ 600×1800×400 и проект ШУ АСУ АТ-С Э3),
— сборка, проверка и упаковка изделия.
Шкаф готов к монтажу на объекте и может быть расширен или интегрирован в АСУ ТП предприятия.
Проект реализован в рамках направления производства шкафов управления и автоматизации под условия Крайнего Севера.
Нужен аналогичный щит?
Обращайтесь в СКМ-ЭЛЕКТРО — мы проектируем и собираем надёжные решения для
горнодобычи, обогатительных фабрик, промышленных комплексов.
Щит разработан как часть системы управления оборудованием, включающим пневмофлотационную установку, которая применяется при обогащении алмазосодержащих руд.
Назначение и технологический контекст
Пневмофлотация — это один из ключевых этапов в технологии добычи алмазов, основанный на принципе селективного прилипания минералов к пузырькам воздуха в водной среде.Установка требует точного регулирования подачи реагентов, контроля уровней, состояния насосов и клапанов, а также надёжной связи с системой диспетчеризации.
Шкаф ШУ АСУ АТ-С Э3 служит для автоматического управления этим технологическим оборудованием и обеспечивает:
- сбор сигналов от датчиков и исполнительных механизмов;
- передачу информации в SCADA или локальный ПЛК-интерфейс;
- реализацию логики запуска, аварийной защиты и технологических задержек;
- надёжную коммутацию и распределение питания.
Конструкция и компоненты

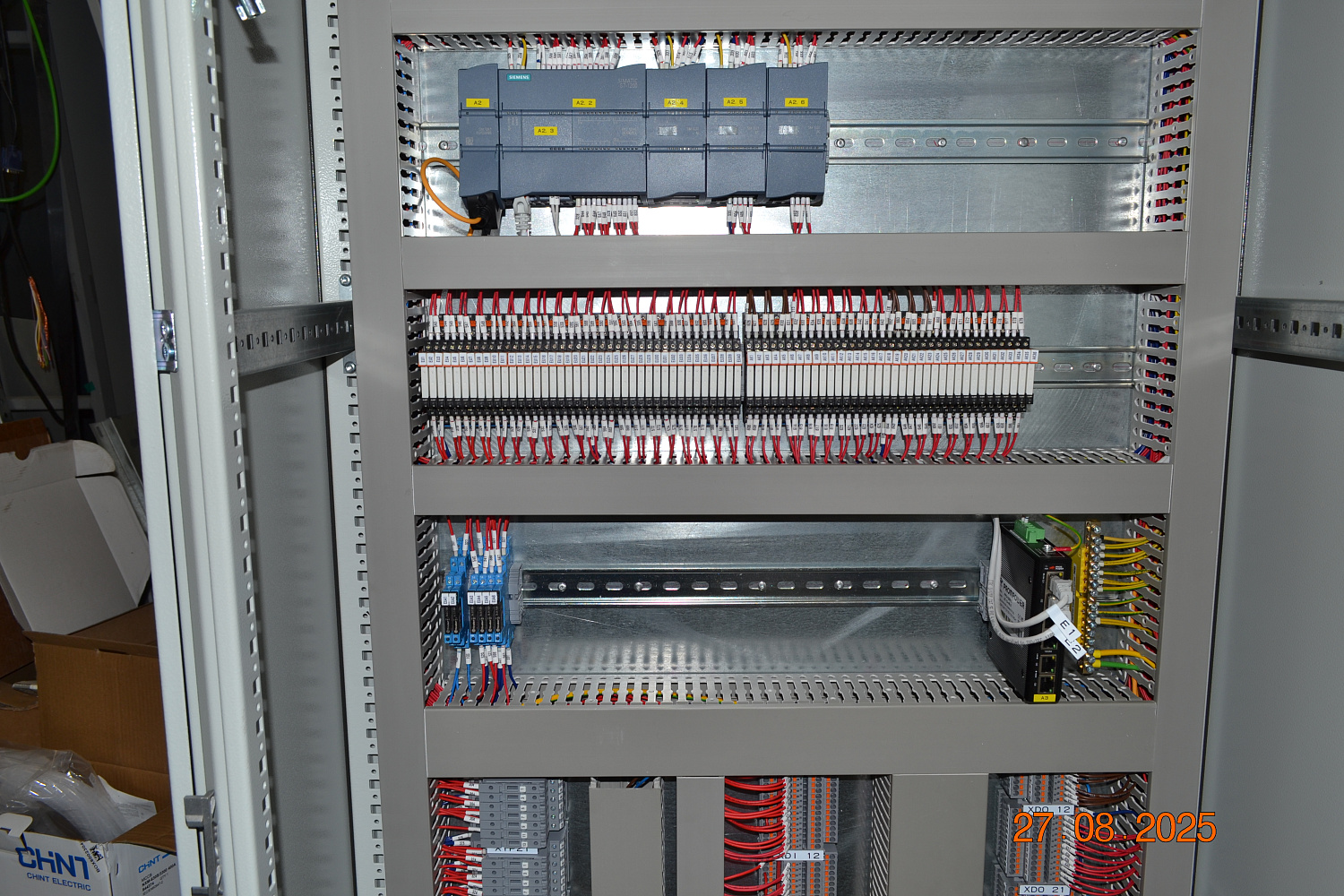

Корпус: металлический шкаф 600×1800×400 мм, с цоколем и задней монтажной панелью, адаптирован для промышленного применения и подключения полевых кабелей снизу.Компоновка предусматривает рациональное размещение оборудования в несколько уровней, включая:
- ПЛК Siemens S7‑1200 с модулями ввода/вывода;
- 4 блока питания MEAN WELL SDR-120-24;
- автоматические выключатели, реле, трансформаторы;
- клеммы DEGSON с маркировочными держателями и перемычками;
- промышленный Ethernet-коммутатор;
- сервисная розетка, реле контроля фаз, вспомогательная логика.
Все цепи подписаны, сигнальные и силовые линии разведены по уровням, применены гофрокороба, наконечники и маркировка. Внутренние трассы собраны с соблюдением норм ПУЭ и удобны для обслуживания.
Условия эксплуатации: Якутия
Специфика региона — резкие перепады температур, высокая влажность, вибрации и пыль — предъявляет особые требования к комплектующим и качеству сборки.
Применены компоненты с расширенным температурным диапазоном, надёжной фиксацией, стойкими изоляционными материалами.
Щит протестирован на устойчивость соединений, функциональность линий и работоспособность логики в имитационном режиме.
Реализация проекта «под ключ»
СКМ-ЭЛЕКТРО выполнил все этапы работ:— согласование ТЗ и компоновки,
— подготовка документации (вкл. чертёж СБ 600×1800×400 и проект ШУ АСУ АТ-С Э3),
— сборка, проверка и упаковка изделия.
Шкаф готов к монтажу на объекте и может быть расширен или интегрирован в АСУ ТП предприятия.
Проект реализован в рамках направления производства шкафов управления и автоматизации под условия Крайнего Севера.
Нужен аналогичный щит?
Обращайтесь в СКМ-ЭЛЕКТРО — мы проектируем и собираем надёжные решения для
горнодобычи, обогатительных фабрик, промышленных комплексов.
|
